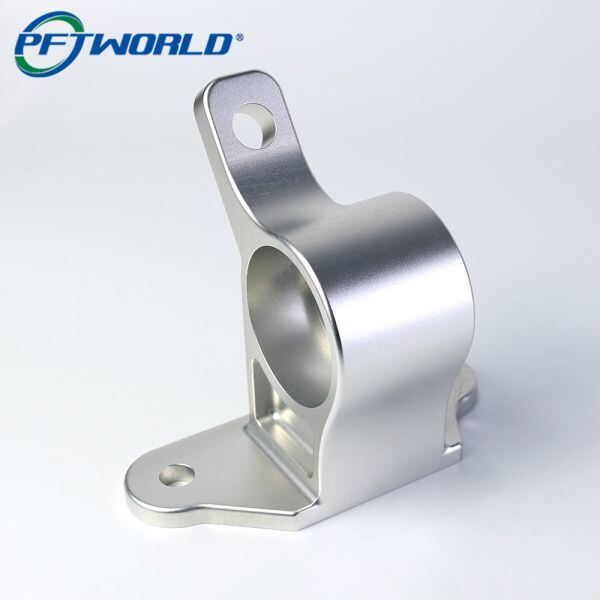

CNC İşleme Endüstriyel Sınıf Metal Tüp Montaj Braketi

Metal boru montaj braketleri, endüstriyel otomasyon, makine çerçeveleri, boru sistemleri ve yapısal montajlarda temel bileşenlerdir. Metal borular ve boru ağları için güvenli destek, hassas hizalama ve titreşim direnci sağlarlar. CNC işleme, özel uygulamalar için endüstriyel sınıf dayanıklılık, kesin toleranslar ve özelleştirilebilir geometriler sağlar. Bu makale, CNC işlemenin dayanıklı boru montaj braketlerini nasıl ürettiğini, malzeme seçimini, hassas özellikleri ve yüksek performanslı endüstriyel uygulamalar için fabrika en iyi uygulamalarını açıklamaktadır.1. Boru Montaj Braketleri İçin Malzeme SeçimiMalzeme seçimi doğrudan dayanıklılığı, korozyon direncini ve işlenebilirliği etkiler.MalzemeAnahtar ÖzelliklerTipik UygulamalarPaslanmaz Çelik 304/316

Yüksek korozyon direnci, güçlüDış mekan veya kimyasal ortamlarAlüminyum 6061 / 7075

Robotik, otomasyon sistemleriYumuşak Çelik

: Gerilim konsantrasyonunu azaltırHassas işleme, hizalama ve titreşimsiz kurulum için kritik olan ±0.01–0.02 mm toleranslar sağlar.3. CNC İşleme Süreci İş AkışıYüksek kaliteli boru montaj braketlerinin üretimi birkaç adımı içerir:CAD TasarımıBraket geometrisini, delik desenlerini, boru çapı uyumunu ve toleransları tanımlayın.

Frezeleme, delme ve konturlama için takım yollarını optimize edin.Malzeme HazırlığıHam metal stoğunu yaklaşık boyuta kesin.

• Kaba İşlemeBitirme için pay bırakırken toplu malzemeyi çıkarın.

• Hassas İşlemeDeliklerin, olukların ve montaj yüzeylerinin kesin toleranslara göre son frezelenmesi.

• Yüzey İşlemeÇapak alma, parlatma, eloksal kaplama (alüminyum) veya pasivasyon (paslanmaz çelik).

• MuayeneCMM ile boyutsal kontrol, çapaklar için görsel muayene ve yüzey kalitesi ölçümü.

4. Takım ve İşleme HususlarıYüksek hassasiyetli braketler uygun takım gerektirir:Oluklar ve montaj yüzeyleri için uç frezeler ve yuva kesiciler

Aşınma direnci için karbür veya kaplamalı takımlar, özellikle paslanmaz çelik üzerinde

1. Kelepçeleme sırasında deformasyonu önlemek için yumuşak çeneli veya özel armatürler

   • İpucu:

2. İnce veya hafif braketler için, düşük kelepçeleme kuvveti ile birden fazla kurulumda işleme, deformasyonu önler.

   • 5. Yüzey İşlem ve Korozyon Direnci

3. Malzemeye ve ortama bağlı olarak yüzey işleme şunları iyileştirir:

   • Aşınma direnci

4. Korozyon koruması

   • Görünüm

5. Yaygın seçenekler:

   • Malzeme

6. Yüzey İşlem

   • Alüminyum

7. Eloksal kaplama, toz boya

   • Paslanmaz Çelik

Yumuşak ÇelikToz boya, galvanizleme

• Takım ÇeliğiIsıl işlem, siyah oksit

• 6. Kalite Kontrol ÖnlemleriEndüstriyel sınıf braketler yük altında tutarlı performans gerektirir. Fabrikalar şunları gerçekleştirir:

• Boyutsal muayene CMM veya kaliper kullanarak

• Doğru boru uyumu için delik ve oluk doğrulamasıYüzey pürüzlülüğü kontrolleri

(Ra 0.8–1.6 µm tipik)Yük testi

Kesin toleransların sağlanması, güvenilir montaj, minimum titreşim ve uzun vadeli dayanıklılık garanti eder.

• 7. CNC İşlenmiş Boru Montaj Braketlerinin Uygulamaları

• Endüstriyel otomasyon çerçeveleri

• : Konveyör hatları, robot kolları

Hidrolik ve pnömatik sistemler

Endüstriyel ortamlar için uygun yüzey işleme ve korozyon direnciMalzeme çeşitliliği: Alüminyum, paslanmaz çelik, yumuşak çelik ve takım çeliği

• Düzgün işlenmiş braketler, endüstriyel makine ve yapısal sistemlerde dayanıklı, güvenilir ve yüksek performanslı montaj sağlar.
