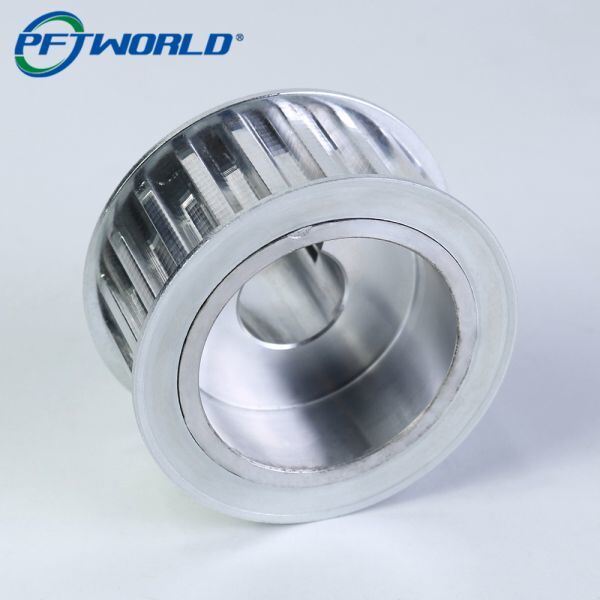

CNC İşleme özelleştirilebilir metal katran hassas işlenmiş oluklar

Metal katranlar,endüstriyel otomasyon, robotik, konveyör sistemleri ve hassas makinelerDüzgün işlenmiş oluklarkemerlerin doğru hizalandırılması, pürüzsüz döngü ve uzun kullanım ömrü. CNC işlemesık toleranslara ve karmaşık oluk geometrisine sahip yüksek özelleştirilebilir katranlarÖzel uygulamalar için.

Bu kılavuz nasılCNC işleme, hassas metal katranlar üretir, özelleştirme için temel hususlar ve tasarım ve malzeme seçimi için en iyi uygulamalar.

CNC işlenmiş katranlar,Dayanıklılık, aşınma direnci ve çevresel koşullar.

İpucu:Alüminyum hafif uygulamalar için tercih edilirken, korozyon direnci ve mekanik dayanıklılık kritik olduğunda paslanmaz çelik kullanılır.

Bir katranın olukları belirler.Kemer uygunluğu, tork aktarımı ve işletme verimliliği.

• V kanalı: V kemerleri için yaygın; tutunma için kritik olan kesin açı
• Zamanlama kemeri olukları: Senkronizasyon için tam bir tonlama ve profil gerektirir.
• Düz veya yuvarlak oluk: Düz kemerler veya özel uygulamalar için

CNC işleme:

• ±0,01 mm kadar sıkı toleranslar
• Partiler arasında tekrarlanabilir oluk boyutları
• Kemer aşınmasını azaltmak için pürüzsüz yüzey finişi (Ra 0,4 ∼ 1,6 μm)

Uygun bir oluk tasarımı aşağıdakileri azaltır:

• Kemer kayması
• Düzensiz aşınma
• Titreme ve gürültü

CNC işleme, katranların tamamen özelleştirilmesine izin verir:

• Diametre ve genişlik: Küçük (< 20 mm) büyük (> 200 mm) katranlardan
• Çukur numarası ve aralık: Aynı anda kemer çalıştırmak için çoklu oluklu katranlar
• Çukur ve anahtar yolu konfigürasyonu: Standart veya özel anahtarlar, ayarlı vidalar veya konik delikler
• Yüzey finişi: Düşük sürtünme ve korozyon koruması için cilalanmış veya anodize edilmiş yüzeyler

Özelleştirilebilir özellikler üreticilere yardımcı olurÖzel makinelere veya kemerlere eşleştirme katranları.

1. CAD Tasarımı: Boyutları, oluk geometrisini, delikleri ve malzemeleri belirtin.
2. CAM Programlaması: Malzeme, oluk profili ve iğne hızı için optimize edilmiş araç yolu.
3. Kaba İşleme: Toplu malzemeyi uç değirmenleri veya dönüş aletleri kullanarak çıkarın.
4. Hassas Çukur Kesme: Yüksek hızlı CNC frezeleme veya dönüş kullanarak ince kesimler.
5. Yüzeyi bitirme: Gerektiği gibi temizleme, cilalama veya kaplama.
6. Denetim: Boyutları, oluk açısını, boşluk toleransını ve yüzey finişini kontrol edin.

Fabrika ipucu:KullanımıYüksek raklı karbid aletlerve kontrollü besleme hızları, alüminyum ve paslanmaz çelik gibi metallerde, çürükleri en aza indirir ve hassas oluk profillerini sağlar.

Kalite kontrolüdönme dengesi, oluk hassasiyeti ve mekanik güvenilirlik:

• Boyut kontrolü: Mikrometre, CMM veya optik karşılaştırıcılar kullanarak
• Yüzey kabalığının ölçümü: Ra'nın 0,4~1,6 μm olmasını sağlayın.
• Çukur ve kilit yolu doğrulama: Çubuk veya kemerle uygunluk testi
• Dinamik dengeleme: titreşimleri önlemek için yüksek hızlı uygulamalar için

• Endüstriyel Otomasyon: Taşıyıcılar, robot kollar
• Kesinlik makineleri: Optik cihazlar, laboratuvar ekipmanları
• Otomobil ve EV bileşenleri: Zamanlama kemeri sürücüleri
• Enerji Sistemleri: Jeneratörler, rüzgar türbinleri
• Özel mekanik montajlarözel kemer düzeni ve tork aktarımı gerektiren

• Yüksek hassasiyet: Sıkı toleranslar kemerlerin düzgün bir şekilde hizalanmasını sağlar
• Tekrarlanabilir kalite: Gruplar arasında tutarlı üretim
• Esneklik: Prototip veya özel seri üretimi kolay
• Malzeme çeşitliliği: Alüminyum, çelik, tunç, bronz veya özel alaşımlar
• Kısaltılmış zamanlama: Küçük-orta seri için geleneksel dökme veya dövme yöntemlerinden daha hızlı

Özel CNC işlenmiş metal katranlar için gereklidirYüksek hassasiyetli mekanik sistemlernerede?kemer düzeni, tork aktarımı ve dayanıklılıkkritik durumdadır.

CNC katranları satın alırken, şunları dikkate alın:

• Malzeme: Alüminyum, paslanmaz çelik, tunç veya bronz
• Çukur türü ve numarası: V kemeri, zamanlama kemeri, düz veya özel
• Kesinlik toleransı: Kritik uygulamalar için ±0,01 mm
• Yüzey finişi: Kullanım ve korozyona dayanıklılık için cilalanmış veya kaplanmış
• Kişiselleştirme: Çukur, anahtar yolu, çapı ve genişliği uygulamanıza göre uyarlanmıştır

CNC işlemedoğruluk, tekrar edilebilirlik ve esneklikHem prototipler hem de üretim süreleri için.
