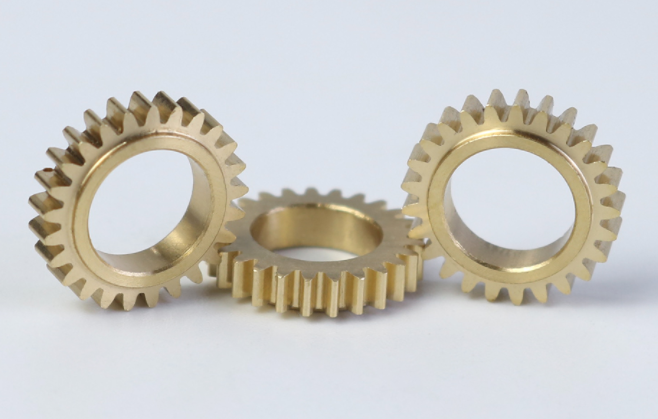

Pirinç Dişlilerin Profesyonel CNC Tornalanması: Hassas İletim, Uzun Ömürlü Dayanıklılık

Yüksek hassasiyetli endüstriyel iletim alanında, dişliler sadece güç iletimi için kritik bileşenler olmakla kalmaz, aynı zamanda malzeme seçimi, üretim hassasiyeti ve uzun vadeli güvenilirlikleri de tüm sistemin performansını ve ömrünü doğrudan etkiler. Mükemmel işlenebilirliği, aşınma direnci, korozyon direnci ve kendi kendini yağlama özellikleri ile pirinç, hassas dişliler üretmek için ideal bir malzemedir. Ancak, olağanüstü boyutsal kararlılığı, üstün yüzey kalitesini ve uzun süreli sessiz çalışmayı birleştiren pirinç dişliler üretmek, olgun, entegre bir hassas üretim ve son işlem sürecini gerektirir.

Küresel endüstriyel müşteriler için özelleştirilmiş CNC tornalanmış pirinç dişli çözümleri sunma konusunda uzmanız. Malzeme biliminden hassas işleme ve profesyonel yüzey işlemeye kadar, her dişlinin en katı endüstri standartlarını karşılamasını, otomasyon ekipmanları, hassas aletler, valf sistemleri, üst düzey tüketici ürünleri ve diğer alanlardaki zorlu gereksinimlerinizi karşılamasını sağlayan eksiksiz bir şirket içi sürece sahibiz.

Temel Avantajlar: Malzeme Bilimi, Hassas İşleme ve Performans Optimizasyonunun Entegrasyonu
Üstün bir dişlinin, birlikte çalışan birçok faktörün sonucu olduğunu anlıyoruz. Sadece "işleme" yapmıyoruz; tasarım danışmanlığından bitmiş ürün teslimatına kadar tam bir süreç performansı çözümü sunuyoruz.

• Malzeme Uzmanlığı: Öncelikle, endüstri lideri işlenebilirlik sunarken iyi mekanik özelliklerini koruyan, son derece yüksek boyutsal doğruluk ve yüzey kalitesi sağlayan ve son işlem ihtiyaçlarını azaltan serbest işlenen pirinç (örneğin, C36000) kullanıyoruz.
• Hassas CNC Tornalama ve Şekillendirme: Çok eksenli tornalama-frezeleme merkezlerini kullanarak, dişli dişi profillerini, iç delikleri, uç yüzeyleri ve çeşitli karmaşık özellikleri tek bir kurulumda tamamlıyoruz, eşmerkezliliği, dikliği ve diğer önemli geometrik toleransları en üst düzeye çıkarıyoruz.
• Entegre Yüzey İşlem Çözümleri: Dişlinin uygulamasına bağlı olarak (örneğin, aşınma direnci, kararmayı önleme, sürtünme katsayısını azaltma veya belirli bir estetik gerektirmesi), işlevselliği artırmak için pasivasyon, nikel kaplama, krom kaplama veya Teflon (PTFE) kaplama gibi profesyonel son işlemler sunuyoruz.
• Titiz Kalite Kontrol: Ham madde alımından bitmiş ürün sevkiyatına kadar, her adımın izlenebilir denetim kayıtları vardır. Sadece boyutları kontrol etmekle kalmıyor, aynı zamanda diş profili doğruluğuna, yüzey bütünlüğüne ve nihai performansa da odaklanıyoruz.

Temel Bilgiler: Üretim verilerimiz, iletim gürültüsü veya erken aşınma sorunlarının %95'inden fazlasının dişli dişi profili hataları, zayıf yüzey pürüzlülüğü veya uygunsuz malzeme ısıl işleminden kaynaklandığını göstermektedir. Bu nedenle, izlememizi bu alanlara odaklıyoruz.

Entegre Üretim Süreç Akışımız
Her dişlinin en yüksek standartları karşılamasını sağlamak için sistematik bir yaklaşım benimsiyoruz.

2.1 Hassas CNC Tornalama ve Diş Şekillendirme: Doğruluğun Kaynağı

• Süreç Stratejisi: Pirinç için özel olarak tasarlanmış hassas elmas veya ultra ince taneli karbür takımların, optimize edilmiş kesme parametreleriyle birleştirilmesi, verimli talaş tahliyesi ve mükemmel yüzey kalitesi (Ra değerleri 0,4-0,8 μm'ye kadar) sağlar ve düşük gürültülü çalışma için temel oluşturur.
• Parametre Referansı (C36000 örneği kullanılarak):

Finisaj Tornalama: Kesme hızı 150-250 m/dak, ilerleme hızı 0,05-0,15 mm/dev, kesme derinliği 0,1-0,3 mm.

Diş Şekillendirme: Yüksek hassasiyetli dişli frezeleme veya form frezeleme kullanarak, diş profili ve adım birikim hatasını sıkı bir şekilde kontrol etme.

• Kilit Nokta: İşlendikten hemen sonra tüm kesme sıvısını ve pirinç talaşlarını temizlemek, korozyonu önlemek veya sonraki işlemleri etkilemek için parçalar iyice temizlenir.

2.2 Çapak Alma ve Kenar İşlemi: Güvenliği ve Pürüzsüz Çalışmayı Sağlama

Tüm diş uçlarında ve kenarlarında hassas manuel veya otomatik çapak alma ve pah kırma (örneğin, C0.1-C0.3) gerçekleştirerek, gerilim konsantrasyon noktalarını ortadan kaldırır, pürüzsüz dişli geçişini sağlar ve kullanım güvenliğini artırır.

2.3 Yüzey İşlemi (İsteğe Bağlı): Performansı ve Ömrü Artırma

• Pasivasyon: Dişlinin korozyon direncini artıran ve doğal kararmayı önleyen şeffaf bir koruyucu oksit filmi oluşturur. Pirincin orijinal rengini korumak ve temel koruma sağlamak için standart seçimdir.
• Elektrokaplama:

Nikel Kaplama: Yüksek sertlik, mükemmel aşınma ve korozyon direnci sağlar, gümüşi beyaz bir görünüme sahiptir.

Krom Kaplama: Son derece yüksek yüzey sertliği, aşınma direnci ve düşük sürtünme katsayısı sağlar, parlak bir görünüme sahiptir.

Elektroliz Nikel Kaplama: Karmaşık diş profillerinde bile eşit kaplama kapsamı sunarak iyi korozyon ve aşınma direnci sağlar.

• Teflon (PTFE) Emdirilmiş Kaplama: Son derece düşük sürtünme katsayısı, mükemmel kuru yağlama ve yapışma önleyici özellikler sağlar, özellikle bakım gerektirmeyen veya sessiz çalışma uygulamaları için uygundur.

2.4 Kalite Kontrol ve Performans Doğrulaması

• Boyutsal ve Geometrik Denetim: Tüm kritik boyutları, diş profillerini ve diş hizalama hatalarını denetlemek için Koordinat Ölçüm Cihazları (CMM) ve dişli ölçüm cihazları kullanma.
• Yüzey Denetimi: Mikroskoplar ve yüzey pürüzlülük test cihazları aracılığıyla işleme kalitesini değerlendirme.
• Fonksiyonel Test: Çalışma düzgünlüğünü ve gürültü seviyelerini kontrol etmek için talep üzerine eşleştirilmiş geçiş testleri yapılabilir.

Tipik Uygulama Alanları

• Endüstriyel Otomasyon ve Robotik: Redüktörlerde, iletim modüllerinde, hassas konumlandırma sistemlerinde dişliler.
• Vanalar ve Akış Kontrolü: Regülasyon vanalarında, debimetrelerde dişli iletim bileşenleri.
• Tıbbi ve Laboratuvar Ekipmanları: Teşhis cihazlarında, infüzyon pompalarında (ilgili temizlik standartlarına uygunluk gerektiren) hassas iletim parçaları.
• Üst Düzey Tüketim Malları ve Müzik Aletleri: Üst düzey saat mekanizmalarında, kamera odaklama mekanizmalarında, enstrüman ayar düğmelerinde dişliler.
• Elektrikli ve Elektronik Ekipmanlar: Küçük servo mekanizmalarda, yüksek kaliteli kilitlerde dişliler.

Maliyet ve Kalite Kontrol Hususları
Birincil Maliyet Faktörleri:

• Dişli karmaşıklığı: Modül, diş sayısı, basınç açısı, özel diş formlarına (örneğin, helisel, sonsuz vida) ihtiyaç duyulması.
• Doğruluk Sınıfı: DIN, AGMA veya JIS standartlarına göre gereksinimler (örneğin, DIN Sınıf 6'ya karşı 8).
• Malzeme ve Son İşlem: Özel pirinç alaşımları daha maliyetlidir; kaplama/kaplamanın türü ve kapsamı nihai maliyeti etkiler.
• Sertifikasyon ve İzlenebilirlik: Endüstriye özgü standartları (örneğin, otomotiv, tıbbi) karşılamak için gerekli belgeler ve testler.

Temel Kalite Kontrol Noktaları:

• Ham Madde: Malzeme Sertifikası (Fabrika Sertifikası).
• Tornalama Sonrası: Tam boyutsal denetim, temel diş profili parametre kontrolleri.
• İşlem Sonrası: Kaplama kalınlık testi (X-ışını floresansı), korozyon direnç testi (örneğin, tuz püskürtme testi), yapışma testi.
• Nihai Sevkiyat: Görsel denetim, temizlik ve paketleme kontrolü.

Sıkça Sorulan Sorular (SSS)
S1: Pirinç dişlilerin çelik dişlilere göre avantajları ve sınırlamaları nelerdir?
A1: Avantajları: İşlenmesi daha kolay, uygun maliyetli; mükemmel korozyon direnci; iyi kendi kendini yağlama, daha düşük çalışma gürültüsüne yol açar; manyetik olmayan; elektriksel olarak iletkendir. Sınırlamalar: Mukavemet ve sertlik çelikten daha düşüktür, bu da onları son derece yüksek yük veya darbe uygulamaları için uygun hale getirmez; uzun süreli ağır yükler altında aşınma potansiyeli.

S2: Uygulamam için doğru yüzey işlemini nasıl seçerim?
A2: Öncelik ihtiyaçlarınıza bağlıdır:

• Temel korozyon koruması, orijinal rengi koruma: Seçin Pasivasyon.
• Yüksek aşınma ve korozyon direnci, gümüşi beyaz görünüm: Seçin Nikel Kaplama.
• Maksimum aşınma direnci, düşük sürtünme, parlak görünüm: Seçin Krom Kaplama.
• Son derece düşük sürtünme, kuru çalışma veya yapışma önleme gerektirir: Düşünün Teflon Kaplama.

S3: Hangi tipik tolerans aralıklarını garanti edebilirsiniz?
A3: Standart C36000 pirinç dişliler için:

• Çap Boyutsal Toleransı: ±0,01 mm'ye ulaşabilir.
• Diş Profili Hatası: Tipik olarak modüle ve doğruluk sınıfına bağlı olarak DIN Sınıfları 7-9 içinde kontrol edilebilir.
• Eşmerkezlilik/Salgı Toleransı: 0,02 mm içinde garanti edilebilir.
  Daha yüksek hassasiyet gereksinimleri, teklif sırasında belirtilmelidir.

İşleme ve İşleme Yeteneklerimiz

• Hassas Şekillendirme: Çok eksenli CNC tornalama, tornalama-frezeleme kompozit işleme, hassas dişli frezeleme/frezeleme.
• Yüzey İşlemi:

Mekanik İşleme: Hassas çapak alma, parlatma.

Kimyasal/Elektrokimyasal İşleme: Pasivasyon, nikel kaplama, krom kaplama, elektroliz nikel kaplama.

Özel Kaplamalar: Teflon (PTFE) emdirilmiş kaplama.

• Diğer Hizmetler: Lazer işaretleme (parça izlenebilirliği için), ultrasonik temizleme.

Yaygın Malzemeler
Pirinç alaşımları (örneğin, C36000), mekanik performans gereksinimlerine göre önerilebilir.

Tipik Doğruluk Referansı

• CNC Tornalama Boyutsal Toleransı: ±0,01mm ~ ±0,05mm
• Diş Profili Doğruluğu: DIN Sınıf 7'ye kadar (dişli özelliklerine bağlı olarak)
• Yüzey Pürüzlülüğü: Ra 0,4μm ~ 1,6μm (işleme bağlı olarak)

Sertifikasyon
ISO 9001:2015 Kalite Yönetim Sistemi Sertifikası.

Yasal Uyarı: Burada açıklanan işlem parametreleri ve performansı, kontrollü koşullar altında standart C36000 pirinç ile yapılan üretim deneyimine dayanmaktadır. Optimum yöntemler ve parametreler, belirli parça geometrisine, ekipman durumuna, malzeme partisine ve nihai uygulama gereksinimlerine bağlı olarak değişebilir. Hacimli üretime başlamadan önce, işlem zincirinin ürününüze uygunluğunu doğrulamak için kapsamlı prototip oluşturulması şiddetle tavsiye edilir. Tüm performans verileri, gerçek testlere dayalı olarak teyit edilmelidir.
