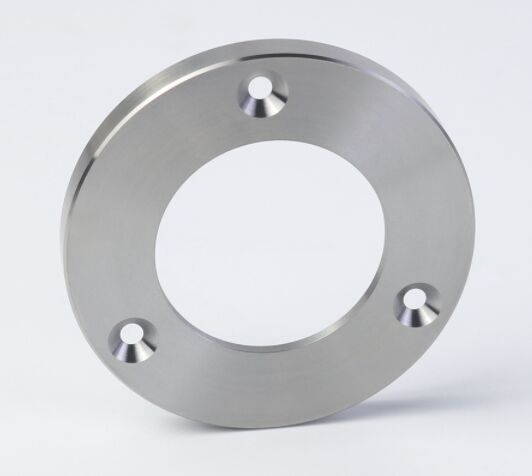

CNC Torna ve Paslanmaz Çelik Parçalar İçin Çapak Alınmayan Kenar İşleminin Eksiksiz Kılavuzu

Paslanmaz çelik parçaların kusursuz, çapak almayan bir yüzeyle işlenmesi, hassas imalatta en zorlu zorluklardan biridir. Bir bileşen tıbbi bir cihaz, gıda işleme makinesi veya üst düzey bir tüketici ürünü için tasarlandığında, çapaklar sadece kozmetik bir kusur değil, aynı zamanda işlevsel bir arızadır. Sızdırmazlık bütünlüğünü tehlikeye atar, bakteri barınakları oluşturur, montaj sorunlarına neden olur ve son kullanıcılar için güvenlik riskleri oluşturur.

Bu kılavuz, öncelikle 304 ve 316L paslanmaz çelik işleme konusunda yılların atölye deneyimine dayanarak, malzeme hazırlığından son kenar işlemine kadar ayrıntılı bir iş akışı sağlar. Teorinin ötesine geçerek, başarıyı garanti eden pratik, eyleme geçirilebilir adımlara ve verilere odaklanacağız.

1. Temel Zorluk: Paslanmaz Çeliğin Neden Çapak Oluşturduğu

Çapaklar, özellikle 304/316 olmak üzere paslanmaz çeliğin sert ve sünek olması nedeniyle oluşur. Kesme sırasında, malzeme temiz bir şekilde kesilmek yerine, aletin çıkış noktasında deforme olur ve yırtılır. Paslanmaz çeliğin iş sertleşme özelliği bunu daha da kötüleştirir, oluşan herhangi bir çapağı ana malzemeden daha sert hale getirir ve çıkarılmasını zorlaştırır.

Kritik Gözlem: Üretim takibimizde, çapakla ilgili yeniden işleme çalışmalarının %70'inden fazlasının donuk takımlardan veya yanlış besleme/hız kombinasyonlarından kaynaklandığını tespit ettik. Keskin bir alet doğru parametrelerle keser; donuk bir alet yırtar.

2. Çapak Alınmayan Parçalar İçin Adım Adım Üretim İş Akışı

Gerçek bir çapak almayan kenar elde etmek tek adımlı bir mucize değildir; ilk kesimden itibaren başarı için tasarlanmış bir süreçtir.

2.1 CNC Torna: İlk Kesim En Önemlisidir

Torna, silindirik veya döner paslanmaz çelik parçalar için sıklıkla birincil işlemdir. Burada doğru kurulum, sonraki çapak alma çalışmalarını en aza indirir.

Takımlama ve Parametre Stratejisi ile Minimum Çapak Oluşumu

• Uç Geometrisi: Daha pürüzsüz bir yüzey için özel bir finisaj kenarına (örneğin, bir Silecek geometrisi) sahip keskin, pozitif eğimli uçlar kullanın. Diş açma ve kanal açma için, uçların keskin, yırtık bir çapak yerine kontrollü bir kenar bırakmak için yerleşik bir yarıçapa veya pah kırma işlemine sahip olduğundan emin olun.

• Soğutucu: Yüksek basınçlı, aletten geçen soğutucu vazgeçilmezdir. Kesimi soğutur, talaşları temizler ve uçta birikme oluşmasını engeller; bu, çapakların başlıca nedenidir.

• 316L İçin Atölyede Test Edilmiş Torna Parametreleri:

  • Finisaj Tornalama: Hız: 150-220 SFM | Besleme: 0,003-0,006 ipr | Kesme Derinliği: 0,005-0,010"

  • Ayırma/Kanal Açma: Daha düşük hızlar ve tutarlı, kesintisiz besleme kullanın. Kesimde durmak büyük bir çapağı garanti eder.

• Altın Kural:  Sabit Alet Basıncını Koruyun. Kesimin sonuna kadar tutarlı bir besleme hızı programlayın. Alet çıkarken yavaşlamak, malzemenin itilmesini ve çapak oluşumunu teşvik eder.

2.2 CNC İşleme Sırasında Proaktif Çapak Alma

En verimli çapak alma, CNC makinesinde, özellik oluşturulduktan hemen sonra gerçekleşir.

Canlı Takımlama Çapak Alma (Frezeleme Özelliğine Sahip Bir CNC Torna Tezgahında)

• Teknik: Bir canlı takımlama istasyonunda küçük, yüksek hızlı bir döner çapak alma aleti veya özel bir pah kırma aleti kullanın.

• ASTM A967'ye göre bir sitrik veya nitrik asit banyosuna daldırma. Bu, yüzeye gömülü serbest demir parçacıklarını (işlemenin bir yan ürünü) çözer ve krom tabakasını zenginleştirir. Bir delik veya yüzey tornalandıktan sonra, makine otomatik olarak çapak alma aletini indeksler ve tüm keskin kenarlarda hassas bir pah kırma rutini (örneğin, 0,1 mm x 45° pah) çalıştırır. Bu, çıkış çapağını anında ortadan kaldırır.

• AFM, bir iç deliğin yüzey finisajını Ra 1,6 μm'den Ra 0,2 μm'ye kadar iyileştirebilirken, aynı zamanda kenarlara radyüs vererek akışkan akış direncini ve türbülansı önemli ölçüde azaltır. Döngü içi çapak almanın uygulanması, karmaşık valf gövdeleri için işlem sonrası manuel işleme süremizi %40'tan fazla azalttı.

Geri Pah Kırma ve Kontrollü Kenar Takımları

• Deliklerden geçmek için, matkap geri çekilirken deliğin çıkış tarafında bir pah kesen geri pah kırma takımları belirtin.

• Kullanın "çapaksız" veya "alt kesim" ayırma işlemleri için tasarlanmış uçlar, keserken kenarı şekillendirir.

2.3 Tıbbi ve Gıda Sınıfı İçin İşlem Sonrası Kenar İşlemi

Kesin, doğrulanabilir kenar kalitesi gerektiğinde (Ra < 0,4 μm kenarlarda), özel işlem sonrası gereklidir.

Elektrokimyasal Çapak Alma (ECD)

• ASTM A967'ye göre bir sitrik veya nitrik asit banyosuna daldırma. Bu, yüzeye gömülü serbest demir parçacıklarını (işlemenin bir yan ürünü) çözer ve krom tabakasını zenginleştirir. Parça bir elektrolit banyosuna batırılır. Şekillendirilmiş bir elektrot, çapağın yakınına yerleştirilir ve kontrollü bir elektrik akımı, ana malzemeyi etkilemeden çapağı çözer.

• Yakıt enjektör gövdeleri, manifoldlar ve karmaşık akışkan cihazları gibi karmaşık, iç geometrileri parlatmak ve çapaklarını almak için. Mekanik olarak ulaşılması imkansız olan iç çapraz deliklerden, hidrolik port kesişimlerinden ve karmaşık iç kanallardan çapakları gidermek için.

• Başarı, pasif tabakanın sağlam olduğundan ve parçanın hizmette korozyona uğramayacağından emin olmak için bakır sülfat testi veya tuz püskürtme testi ile doğrulanır ECD, sadece mekanik olarak çıkarılmakla kalmayıp, mükemmel bir şekilde radyüslü, pürüzsüz bir kenar üretir. Bu, sıhhi uygulamalarda temizlik doğrulaması için kritiktir.

Kütle Finisaj (Vibrasyonlu ve Santrifüj)

• ASTM A967'ye göre bir sitrik veya nitrik asit banyosuna daldırma. Bu, yüzeye gömülü serbest demir parçacıklarını (işlemenin bir yan ürünü) çözer ve krom tabakasını zenginleştirir. Parçalar, aşındırıcı ortam ve bileşiklerle dolu bir küvete yerleştirilir. Titreşimli veya santrifüj hareketi, tüm kenarlarda düzgün, nazik bir kesme eylemi yaratır.

• Ortam: Tutarlı bir yarıçap için önceden şekillendirilmiş seramik veya plastik bağlı aşındırıcı ortam kullanın. Paslanmaz çelik için, parça-parça çarpışmasını ve paslanmayı önlemek için su bazlı bileşiğe bir inhibitör ekleyin.

• Sonuç: Tüm dış ve erişilebilir iç kenarlarda 0,05 mm ila 0,2 mm arasında düzgün yarıçaplar elde eder. Mükemmel bir ön pasivasyon yüzeyi sağlar. Aşındırıcı Akış İşleme (AFM)

Süreç:

• ASTM A967'ye göre bir sitrik veya nitrik asit banyosuna daldırma. Bu, yüzeye gömülü serbest demir parçacıklarını (işlemenin bir yan ürünü) çözer ve krom tabakasını zenginleştirir.En İyisi:

• Yakıt enjektör gövdeleri, manifoldlar ve karmaşık akışkan cihazları gibi karmaşık, iç geometrileri parlatmak ve çapaklarını almak için.Veri Noktası:

• AFM, bir iç deliğin yüzey finisajını Ra 1,6 μm'den Ra 0,2 μm'ye kadar iyileştirebilirken, aynı zamanda kenarlara radyüs vererek akışkan akış direncini ve türbülansı önemli ölçüde azaltır.2.4 Pasivasyon: Performans İçin Son Adım

Tüm çapaklar alındıktan sonra, özellikle malzemenin maruz kaldığı yerlerde, korozyona dayanıklı oksit tabakasını geri kazanmak için pasivasyon kritiktir.

Kritik Ön Temizlik:

• Pasivasyondan önce tüm aşındırıcı ortam kalıntıları ve kesme sıvıları ultrasonik temizleme yoluyla tamamen çıkarılmalıdır. Kirleticiler süreci engelleyecektir.Süreç:

• ASTM A967'ye göre bir sitrik veya nitrik asit banyosuna daldırma. Bu, yüzeye gömülü serbest demir parçacıklarını (işlemenin bir yan ürünü) çözer ve krom tabakasını zenginleştirir.Doğrulama:

• Başarı, pasif tabakanın sağlam olduğundan ve parçanın hizmette korozyona uğramayacağından emin olmak için bakır sülfat testi veya tuz püskürtme testi ile doğrulanır3. Çapak Alınmayan Paslanmaz Çelik Parçaların Uygulamaları

Tıbbi ve Cerrahi:

• İmplantlar, cerrahi alet şaftları, iğne tutucular, biyopsi forsepsleri.Gıda ve İçecek:

• Vanalar, pompa rotorları, bağlantı parçaları, et dilimleyici bıçakları.Havacılık ve Hidrolik:

• Yakıt sistemi bileşenleri, valf milleri, manifold blokları, hidrolik pistonlar.Yarı İletken:

• Gofret işleme bileşenleri, gaz dağıtım sistemi parçaları.4. Maliyet ve Kalite Güvencesi Hususları

Maliyeti Neler Etkiler?

Parça Karmaşıklığı:

1. Kenar sayısı, kör delikler ve iç kesişimler doğrudan çapak alma süresini ve yöntem seçimini etkiler.Kenar Kalitesi Özelliği:

2. Genel bir "çapaksız" çağrısı, belirtilen bir "ISO 13715'e göre Maksimum Kenar Yarıçapı 0,05 mm"den daha az maliyetlidir.Çapak Alma Yöntemi: Döngü içi çapak alma en uygun maliyetlidir. ECD ve AFM, parça işlevi tarafından haklı çıkarılan daha yüksek maliyetli süreçlerdir.

3. Sertifikasyon ve Dokümantasyon: Tıbbi (ISO 13485) ve havacılık (AS9100) doğrulama ve parti izlenebilirliği gereksinimleri maliyet ekler.

4. Kalite Kontrol:Dokunsal Yöntem:

Kenar boyunca profesyonel bir çapak alma aleti (bir honlama taşı gibi) veya bir parmak koruyucu çalıştırın. Herhangi bir takılma bir çapağı gösterir.

• Görsel Yöntem: Kenarları iyi ışık altında incelemek için 10x - 30x cep mikroskobu kullanın.

• Ölçüm: Gerçek kenar yarıçapını ölçmek ve belgelemek için bir profilometre kullanılabilir.

• 5. SSSS1: Çizimimde sadece "çapaksız" belirtebilir ve mükemmel bir parça elde edemez miyim?

Cevap:

"Çapaksız" özneldir ve yoruma açıktır. Kritik uygulamalar için, standardı belirtin (örneğin, "ISO 13715 Sınıf F'ye göre Çapaksız") ve izin verilen maksimum kenar durumunu tanımlayın. "Tüm kenarlar maksimum 0,1 mm yarıçapa kırılacaktır" gibi bir not eklemeyi düşünün.
İşlemeCevap:

Finisaj için donuk veya yanlış bir uç ve zayıf talaş kontrolü kullanmak. Uzun, iplik gibi talaşlar parçanın etrafına sarılır ve yüzeyi yırtarak büyük çapaklar oluşturur. Küçük, yönetilebilir "6" veya "9" şekilli talaşlar üretmek için talaş kırıcı geometrisini ve soğutucu basıncını optimize edin.
İşlemeCevap:

Hayır. Pasivasyon, yüzey kirliliğini gideren kimyasal bir işlemdir, ancak metali aşındırmaz veya kesmez. Pasivasyondan önce tüm çapaklar tamamen giderilmelidir, çünkü asit, ince, iş sertleşmiş çapağa öncelikli olarak saldıracak ve potansiyel olarak tabanında aşındırıcı bir çukur oluşturacaktır.
